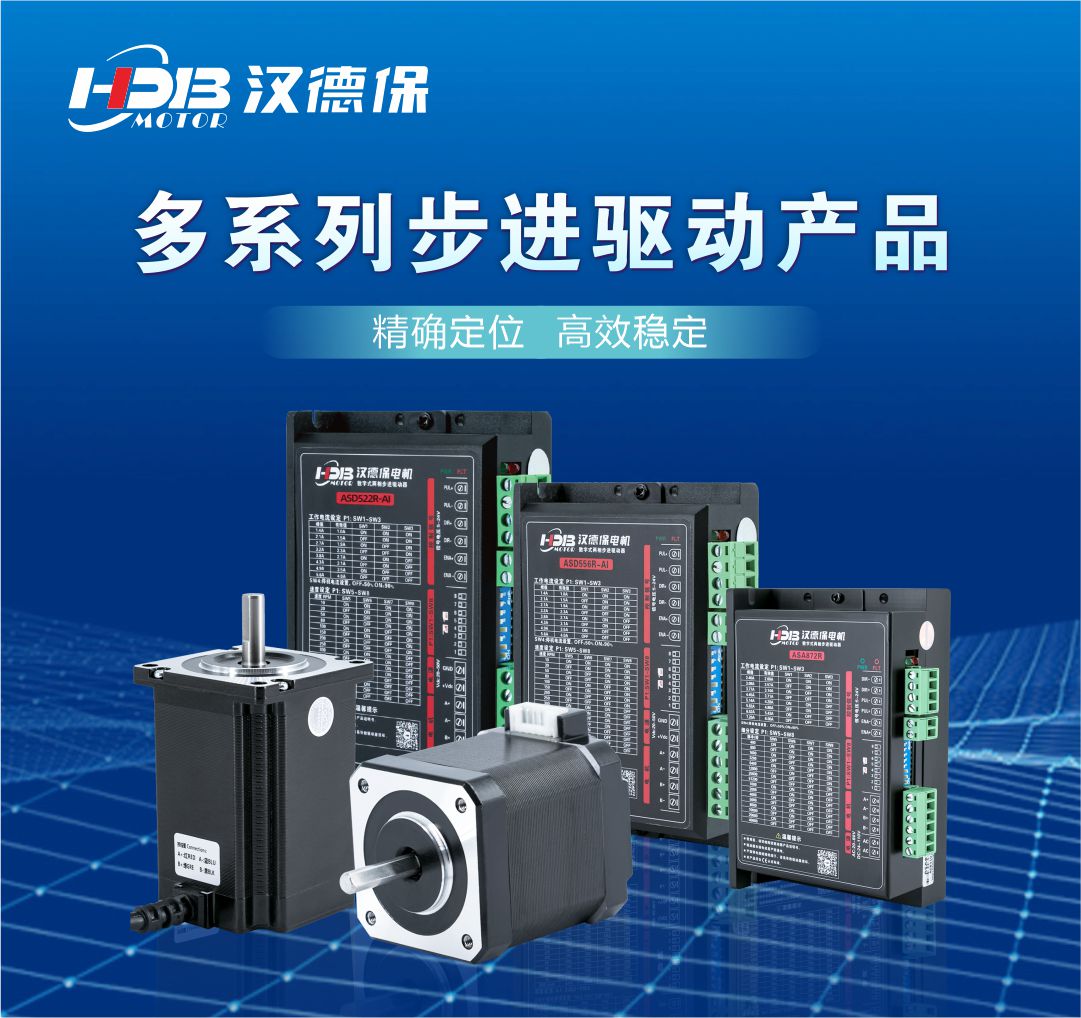

漢德保電機推出系列驅動產品具有豐富的控制信號接口，一般采用光耦隔離差分接口電路，有部分驅動采用共陽接口電路，有的產品不僅具有差分接口電路還有PLC專用接口電路。

2   接線方式

一般步進電機驅動器采用5V差分接口電路，用戶選擇控制器的輸出信號時，選擇單端共陽接線或單端共陰或差分接線三種接線方式。

   3   是否需要加限流電阻

①如果控制信號是3.3~5V，無需加限流電阻

②如果控制信號是24V，需要在控制信號線上附加2K限流電阻

③漢德保專業的技術團隊，針對市面上常見的PLC及運動控制卡，開發了自適應的信號處理電路，兼容市面上常見的控制信號（5V或者24V），無需串接任何限流電阻。

   4   根據輸出方式以及接線方式選擇驅動產品，說明如下：

    如果用戶控制器采用P型輸出方式，接線采用單端共陰接線方式時，在選擇驅動時，需選擇帶差分輸入接口電路的驅動產品。

  如果用戶控制器是PLC等24V采用N型輸出方式，建議選擇漢德保電機相關產品或帶PLC控制信號接口的產品，這樣可以無需另外接限流電阻，簡化接線，提高可靠性。

    驅動器的輸出接口電路采用光耦隔離OC輸出方式，如果用戶需要監測驅動器的故障信號時，需要外接上拉電阻，上拉電平由控制器檢測信號的電平決定；如果是控制剎車或控制總供電電源繼電器時，用戶需要外接續流二極管，并聯在所控制的線圈或繼電器線圈的兩端。

  深圳市德智高新有限公司有專業的運動控制產品與應用的研發，旗下漢德保電機品牌，所開發的步進電機驅動產品、智能工業控制驅動產品、各種規格的步進電機、直線步進電機、開環/閉環步進電機、滾珠絲桿電機等應用于3C自動化設備、醫療器械、半導體設備、檢測設備、商用設備等領域。
