命名規則：

08E3005G0402-X-□□□

規格

說明

08

電機外徑：20mm

E

電機類型：外部驅動式

30

機身長度：30mm

05

額定電流：0.5A

G

滾珠絲桿

04

絲桿導程4mm

X

配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、B（剎車）、C（一體式）

□

絲桿長度：□mm

□□□

絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

08E3005G0402-X-□□□

2.5V

0.5A

0.018N.m

38mm

脈沖型S-224D

08E4205G0402-X-□□□

6.3V

0.5A

0.03N.m

42mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

絲桿代碼

絲桿直徑

導程（mm）

精度等級

定位精度

軸向間隙

0401

4mm

1

C7

±0.05

≤0.03

0402

2

C7

±0.05

≤0.03

請注意：其他絲桿直徑、導程可根據客戶要求定制。

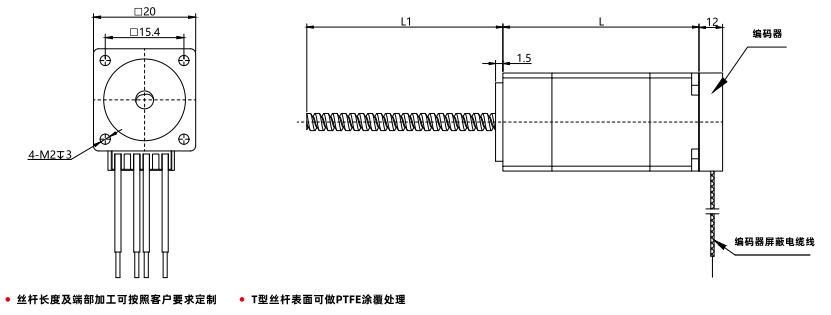

外形尺寸

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
